Krátká odpověď: Akustické panely do tělocvičny mohou zkrátit dozvuk a zlepšit srozumitelnost pokynů. Návrh vychází z objemu haly, jejího využití a dostupné plochy. V místech zasažitelných míčem je nutné doložit odolnost celého systému včetně kotvení. Běžný interiérový panel tam nelze doporučit jen podle materiálu nebo vzhledu.
Proč je tělocvična akusticky náročný prostor
Velký objem a tvrdé povrchy prodlužují dozvuk
Podlaha tělocvičny musí odolávat sportovnímu provozu, stěny bývají pevné a strop je často vysoko. Dřevo, beton, omítka, sklo a kov většinu zvuku odrážejí. Písknutí, dopad míče nebo krátký pokyn se proto neozve jen jednou. Odrazy zůstávají v prostoru a překrývají další zvuky.
Výsledkem není pouze pocit „ozvěny“. Dlouhý dozvuk zhoršuje rozumění řeči a zvyšuje únavu při výuce i tréninku, zvlášť při souběhu více zdrojů zvuku.
Absorpční úprava část odražené energie pohltí. Cílem není tělocvičnu úplně utlumit, ale zlepšit srozumitelnost a urychlit odeznění zvuku.
Dozvuk, neprůzvučnost a kročejový hluk nejsou totéž
Akustické panely uvnitř haly řeší především prostorovou akustiku. Pokud si na hluk stěžuje sousední učebna nebo byt, je nutné prověřit neprůzvučnost stěn, stropu, dveří a vedlejší cesty šíření. Rány přenášené konstrukcí mohou souviset s podlahou, uložením sportovního vybavení nebo napojením stavebních prvků.
Panel na stěně může zkrátit dozvuk v tělocvičně, ale sám nevytvoří zvukoizolační konstrukci. Správné zadání proto nejprve oddělí hluk uvnitř prostoru od hluku přenášeného do okolních místností.
Co zjistit před výběrem akustických panelů
Rozměry, provoz a zdroje zvuku
Základem jsou délka, šířka a světlá výška haly, skladby hlavních povrchů a fotografie všech stěn i stropu. Důležitý je také skutečný provoz: školní tělesná výchova, klubové tréninky, míčové sporty, gymnastika, turnaje s diváky, kulturní program nebo víceúčelové využití.
Do podkladů patří poloha košů, branek, žebřin, časomíry, reproduktorů, svítidel, vzduchotechniky a požárních zařízení. Dostupná plocha se mění podle vybavení, takže návrh musí respektovat skutečný provoz.
Měření doby dozvuku a stanovení cíle
Doba dozvuku popisuje, jak rychle zvuk po ukončení zdroje v místnosti klesá. Měření se provádí ve více polohách a frekvenčních pásmech; pro běžné místnosti se používají postupy ISO 3382-2. Jediná hodnota z telefonu neposkytuje spolehlivý obraz celé vysoké haly.
Aktuální ČSN 73 0527:2023 zahrnuje také prostory pro sport a pracuje s požadavky na dobu dozvuku a zvukovou pohltivost podle druhu prostoru. Konkrétní cíl se má určit z platného úplného znění normy a projektových podkladů. Bez nich není poctivé přebírat jednu číselnou hodnotu z jiného typu tělocvičny.
Kam panely v tělocvičně umístit
Strop a podhled
Strop nabízí velkou plochu a bývá mimo přímý kontakt sportovců. Zároveň je zde nejvíce kolizí, které nejsou z podlahy vždy patrné: svítidla, nosníky, vzduchotechnika, koše ve zvednuté poloze, kabelové trasy nebo sprinklerové hlavice.
Závěsné prvky mohou využít i vzduchovou mezeru, jejich účinek ale závisí na konkrétní skladbě a zkoušce. Nad hlavami musí být každý prvek navržen pro skutečný podklad, hmotnost a zatížení. Samotná nízká hmotnost materiálu není dokladem bezpečného zavěšení.
Vysoké části stěn
Volné plochy nad dosahem hráčů mohou doplnit stropní absorpci a omezit výrazné odrazy mezi protilehlými stěnami. Výška však nesmí být zvolena jen odhadem. Míč se při hře dostane výrazně výše než ruce sportovce a riziková zóna se mění podle druhu sportu i polohy košů a branek.
Pokud může panel zasáhnout míč, míří do něj sportovní náčiní nebo se k němu mohou hráči dostat, je nutné použít systém s doloženou mechanickou odolností pro dané použití. Posuzuje se povrch, hrany, nosná konstrukce i kotvení, ne pouze výplň panelu.
Rozdělení absorpce po prostoru
Absorpci je obvykle účelnější rozdělit mezi více ploch podle geometrie, provozu a výpočtu. Návrh má zohlednit také polohu učitele či trenéra, ozvučení a místa pro diváky.

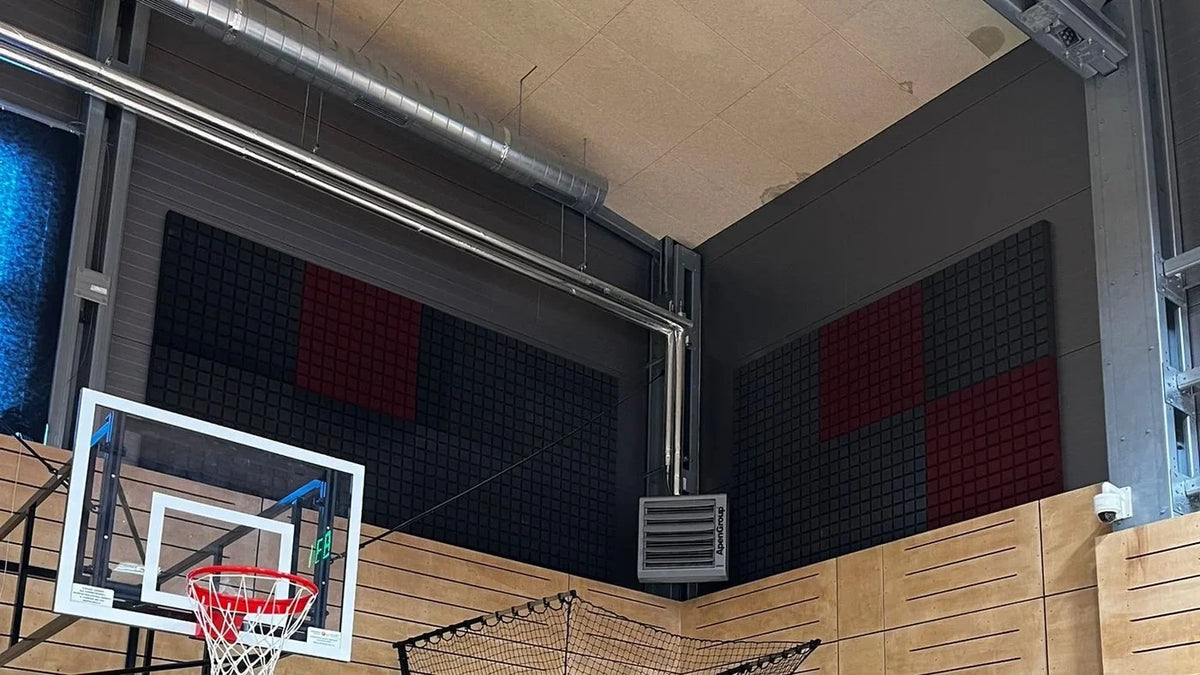

Příkladem začlenění absorpčních ploch do skutečného sportovního prostoru je realizace v basketbalové hale ve Frýdku-Místku. Veřejná ukázka ale nenahrazuje projekt ani doklad, že stejné řešení bude vhodné pro jinou halu.
Jak vybrat materiál a provedení
Porovnávejte doloženou pohltivost celé skladby
Údaj o pohltivosti má smysl pouze spolu s identifikací výrobku, tloušťkou a způsobem montáže. Výsledek panelu zkoušeného se vzduchovou mezerou nelze automaticky připsat stejnému materiálu nalepenému přímo na stěnu. Základní zkušební metodou je ISO 354 a pro hodnocení absorbérů v budovách se používá ISO 11654.
Na e-shopu najdete PET akustické panely, melaminové absorpční prvky i širší přehled řešení pro haly. Tyto kategorie pomohou zorientovat se v materiálech a tvarech. Pro tělocvičnu se však musí vhodnost potvrdit u přesného výrobku, jeho montážní skladby a plánovaného umístění.
Odolnost proti nárazu míčem musí být doložená
Pojem „odolný panel“ nestačí. V rizikové zóně je potřeba dokumentace k celému systému pro sportovní provoz: co bylo zkoušeno, v jaké skladbě, s jakým roštem nebo kotvením a pro jaké použití výsledek platí. Bez tohoto dokladu nelze běžný PET, melaminový nebo pěnový prvek vydávat za panel vhodný pro přímé zásahy míčem.
Lehké absorpční materiály mohou být vhodné na stropě, vysoko na stěně nebo za ochrannou konstrukcí. Rozhoduje však riziková analýza a dokumentace, ne obecný název materiálu.
Požární klasifikace, údržba a životnost
Veřejná budova může mít specifické požadavky na reakci na oheň, šíření požáru a provedení povrchů. Třídu je nutné ověřit pro přesný výrobek a konečné použití. Označení „nehořlavý“ nepoužívejte bez odpovídající klasifikace a bez kontroly, zda platí také pro povrchovou úpravu a montážní skladbu.
Tělocvična přináší prach, otěry a riziko lokálního poškození. Před objednáním proto ověřte způsob čištění, možnost výměny jednotlivého dílu, přístup ke kotvení a chování hran.
Kolik absorpční plochy je potřeba
Jedno univerzální procento nestačí
Potřebná plocha se mění s objemem, výškou, stávajícími povrchy, obsazeností, druhem provozu a výkonem zvoleného systému. Stejné procento podlahové plochy proto nemůže dát stejný výsledek v malé školní tělocvičně a ve vysoké hale s tribunou.
Orientační principy shrnuje článek Kolik akustických panelů potřebuji a kam je umístit. U sportovního prostoru je však třeba přidat bezpečnostní omezení: část teoreticky vhodných stěn nemusí být kvůli zásahům míčem nebo vybavení použitelná.
Výpočet má pracovat s reálnou montážní skladbou
Návrh vychází ze současného stavu, cílového dozvuku a zvukové pohltivosti zvoleného systému. Pokud je prostor víceúčelový, má zohlednit i různé režimy obsazení a použití. Výsledkem není jen počet kusů, ale také jejich rozdělení, způsob montáže a vazba na ostatní technologie.
Bezpečná montáž a koordinace provozu
Kotvení se navrhuje podle skutečného podkladu
Do betonu, zdiva, dřevěné konstrukce a lehkého podhledu nelze použít stejný detail. Projektant nebo dodavatel montáže musí znát podklad, hmotnost sestavy, počet kotev, vzdálenosti od hran a další zatížení. U zavěšených prvků je nutné vyřešit i pojistné zajištění, pokud je pro systém předepsáno.
Lepení není univerzální náhrada mechanického kotvení. Záleží na typu panelu, podkladu, přípravě povrchu, prostředí a pokynech výrobce. U prvků nad hlavou nebo v místě možného nárazu musí být použití lepidla výslovně součástí schváleného postupu.
Světla, vzduchotechnika a sportovní vybavení musí zůstat funkční
Akustické prvky nesmějí zakrýt svítidla, výdechy, revizní otvory, požární čidla ani značení únikových cest. Musí zůstat prostor pro pohyb košů, dělicích sítí a dalšího vybavení. Návrh se proto koordinuje nad společným výkresem, ne až při montáži na místě.
Montážní zóna má být uzavřená. Po instalaci se kontroluje upevnění a odstupy; provozovatel dostane pokyny k údržbě a kontrolám systému.
Nejčastější chyby při úpravě tělocvičny
- Záměna pohltivosti za odhlučnění okolních místností. Jde o dvě různá zadání a často i dvě různá stavební řešení.
- Objednávka podle ceny za kus. Bez známé pohltivosti a skladby nelze porovnat skutečný přínos různých panelů.
- Umístění běžného panelu do zásahové zóny. Materiál sám o sobě nepotvrzuje odolnost proti míči ani bezpečnost kotvení.
- Použití univerzálního procenta plochy. Nezohledňuje objem, výšku, provoz ani výkon konkrétního systému.
- Soustředění všeho na jednu stěnu. Rozmístění nemusí ovlivnit problematické odrazy v celé hale.
- Pozdní řešení světel a technologií. Kolize mohou zmenšit použitelnou plochu nebo znemožnit údržbu.
- Chybějící kontrola po montáži. Bez ověření nelze spolehlivě říct, zda byl akustický cíl splněn.
Doporučený postup od zadání po kontrolní měření
- Pojmenujte problém. Rozlište dlouhý dozvuk, špatnou srozumitelnost, hluk technologií a přenos do sousedních místností.
- Shromážděte podklady. Připravte rozměry, fotografie, skladby povrchů, provozní režimy a výkresy technologií.
- Stanovte akustický cíl. U náročnějšího prostoru proveďte měření a použijte požadavky platné pro daný typ haly.
- Vyberte doložený systém. Porovnejte pohltivost, montážní skladbu, požární vlastnosti, údržbu a mechanickou odolnost.
- Zkoordinujte rozmístění a kotvení. Prověřte zásahové zóny, nosný podklad, světla, vzduchotechniku a sportovní vybavení.
- Po instalaci výsledek zkontrolujte. Ověřte montáž a podle významu projektu také dobu dozvuku.
Časté otázky
Pomohou akustické panely, když nejsou rozumět pokyny učitele?
Pokud srozumitelnost zhoršuje dlouhý dozvuk, vhodně navržená absorpce může pomoci. Je ale potřeba prověřit také hluk technologií, polohu mluvčího a případné ozvučení. Bez znalosti prostoru nelze slíbit konkrétní změnu.
Mohou být v tělocvičně běžné PET panely?
Mohou připadat v úvahu mimo přímou zásahovou a kontaktní zónu, pokud vyhoví požadavkům projektu a má je jak bezpečně upevnit. Pro místo zasažitelné míčem je nutný doklad k přesnému systému a montáži; samotné označení PET nestačí.
Je lepší instalovat panely na strop, nebo na stěny?
Záleží na geometrii, dostupné ploše a provozu. Strop bývá mimo dosah, ale obsahuje technologie a vyžaduje bezpečné kotvení nad hlavou. Stěny mohou být akusticky užitečné, část z nich však leží v zásahové zóně. Často dává smysl kombinace více ploch.
Lze potřebný počet panelů určit jen z podlahové plochy?
Ne spolehlivě. Rozhoduje také výška a objem, materiály povrchů, požadovaný cíl, parametry panelu a způsob montáže. Podlahová plocha může sloužit jako první orientační údaj, nikoli jako hotový návrh.
Je vždy nutné měření?
U malého a jednoduchého prostoru může předběžný návrh vzniknout z úplných podkladů. Měření je vhodné u velkých, členitých a víceúčelových hal, při požadavku na doložení cílového stavu nebo když není jasné, zda problém způsobuje dozvuk, technologie či přenos konstrukcí.
Řešíte dlouhý dozvuk nebo špatnou srozumitelnost ve sportovní hale? Projděte si řešení pro haly a pošlete nám přes kontaktní formulář rozměry, výšku, fotografie, půdorys a popis provozu. Doporučíme další postup a řekneme, zda pro návrh potřebujete akustické měření.
